Угловые сэндвич-панели — это конструктивные элементы, применяемые для оформления наружных и внутренних углов зданий, облицованных сэндвич-панелями. Они обеспечивают герметичность, теплоизоляцию и эстетическую завершенность фасада. Изготавливаются из тех же материалов, что и основные панели, с сохранением цветового и фактурного соответствия. Угловые элементы могут быть внутренними или внешними, прямыми или фигурными.
Угловые
сэндвич-панели
Угловые сэндвич-панели — это конструктивные элементы, применяемые для оформления наружных и внутренних углов зданий, облицованных сэндвич-панелями. Они обеспечивают герметичность, теплоизоляцию и эстетическую завершенность фасада. Изготавливаются из тех же материалов, что и основные панели, с сохранением цветового и фактурного соответствия. Угловые элементы могут быть внутренними или внешними, прямыми или фигурными.
Угловые
сэндвич-панели

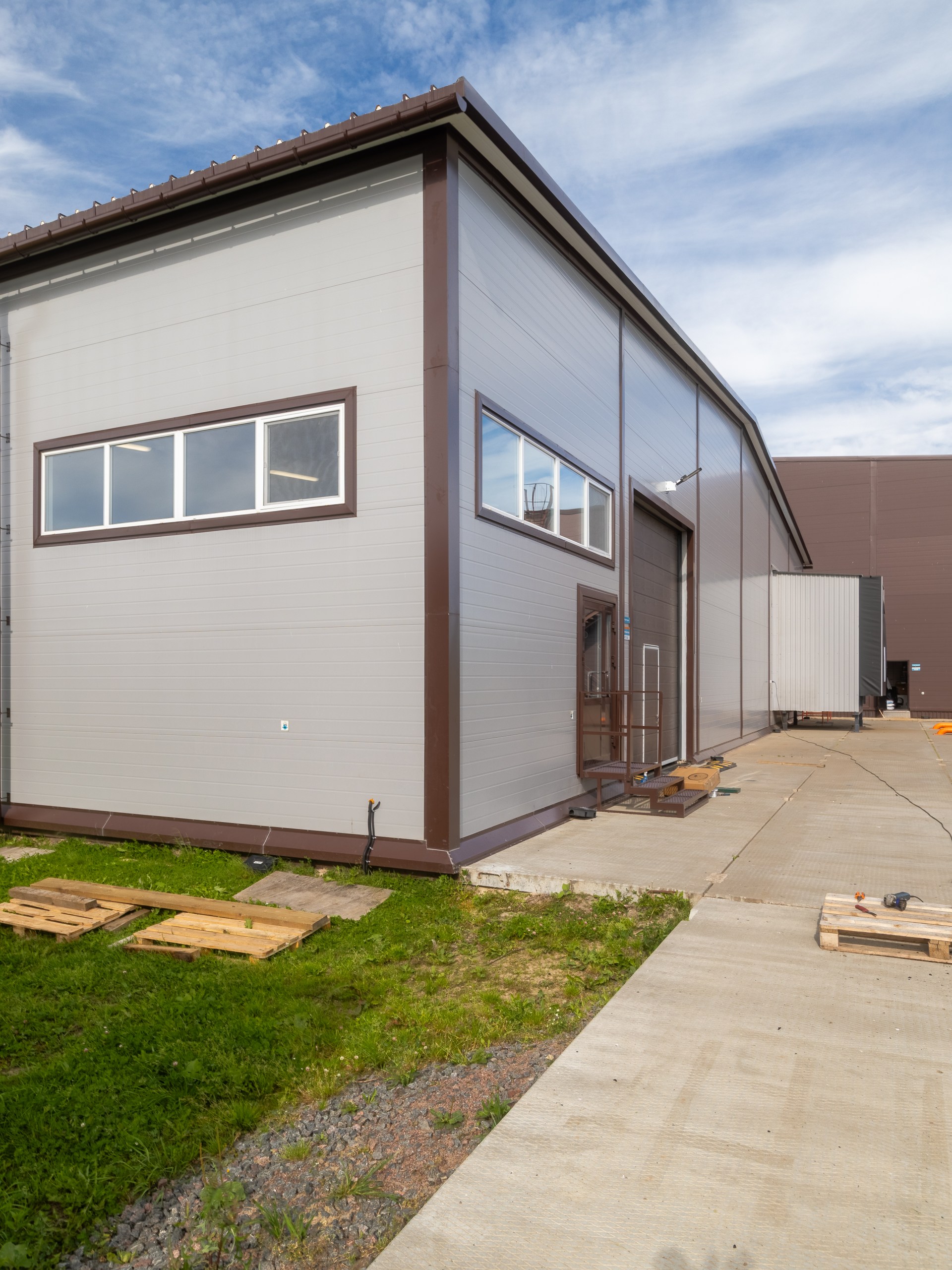

Применение угловых сэндвич-панелей
Угловые сэндвич‑панели — это готовые элементы, предназначенные для оформления углов зданий и сооружений. Их применение не только придаёт архитектурной композиции завершённый и эстетичный вид, но и обеспечивает равномерность теплового контура, снижая риск проникновения влаги в конструкцию.
Структура
Угловые панели изготавливаются из профилированного металлического корпуса, внутри которого расположен слой теплоизоляционного материала. Такое сочетание гарантирует прочность, долговечность и высокие эксплуатационные характеристики изделия.
- Оцинкованная тонколистовая рулонная стальс полимерным покрытием толщиной 0,5–0,7 мм. Возможен выбор различных типов покрытий в зависимости от требований эксплуатации.
- Прозрачная полиэтиленовая защитная плёнка, предохраняющая поверхность панели от повреждений при транспортировке и монтаже.
- Ламели минеральной ваты на основе базальтового волокна, обеспечивающие высокие тепло‑ и звукоизоляционные характеристики.
- Лабиринтное замковое соединение «Z‑Lock», препятствующее проникновению влаги и паров внутрь утеплителя и обеспечивающее плотное прилегание панелей.
- Двухкомпонентный полиуретановый клейс высокими адгезионными свойствами, произведённый компанией HUNTSMAN, гарантирующий надёжность конструкции.
Покрытия сэндвич‑панелей выполняются в соответствии с палитрами RAL и RR. По желанию заказчика возможен подбор индивидуального оттенка. Для точного выбора рекомендуется использовать оригинальные каталоги RAL и RR.
Обратите внимание: цвета, отображаемые на экране монитора, могут отличаться от реальных образцов из‑за особенностей цветопередачи.
Виды наполнения угловых сэндвич-панелей

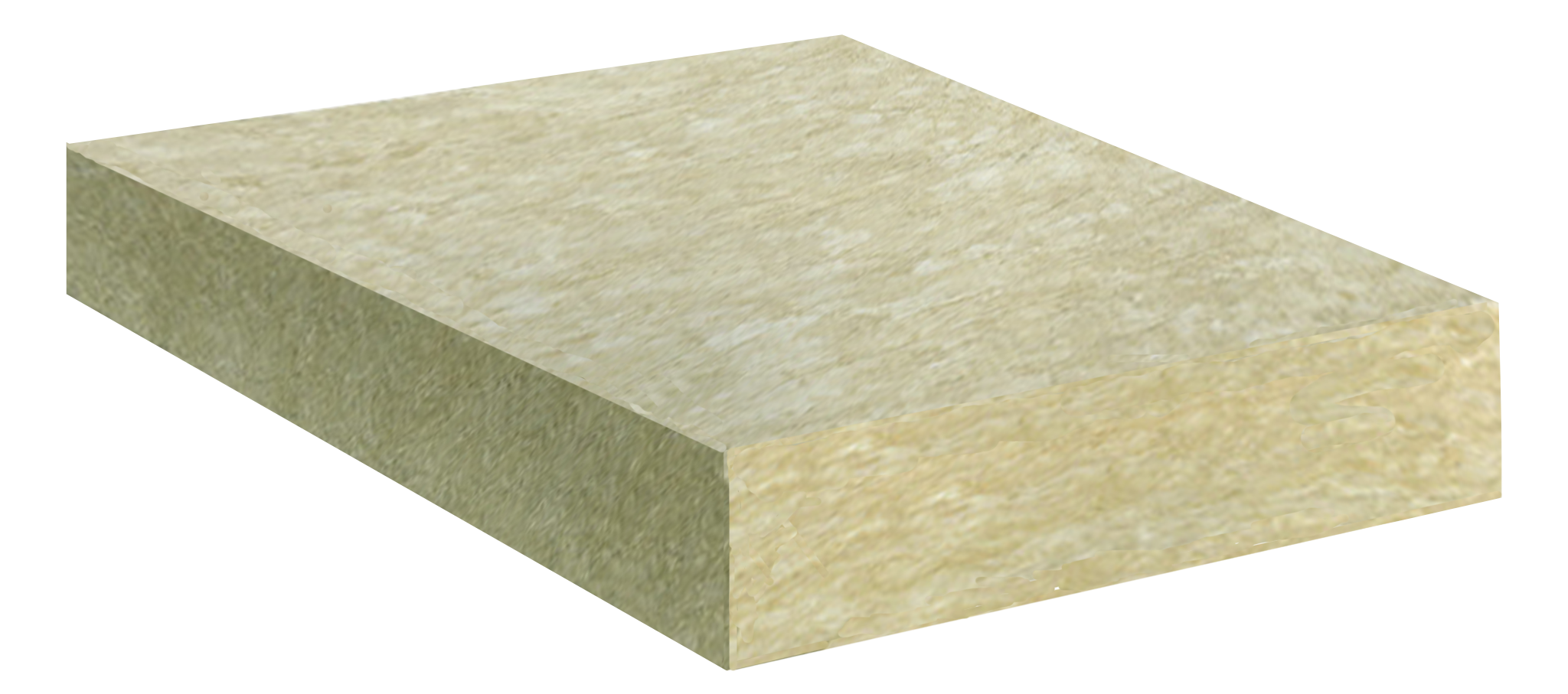

Минеральная вата отличается комплексом ключевых свойств, обеспечивающих её широкое применение в строительстве. Материал является негорючим, сочетает высокие тепло‑ и звукоизоляционные характеристики, устойчив к температурным деформациям и не впитывает влагу. Дополнительно минеральная вата обладает химической и биологической стойкостью, экологична и сохраняет эксплуатационные качества на протяжении всего срока службы.

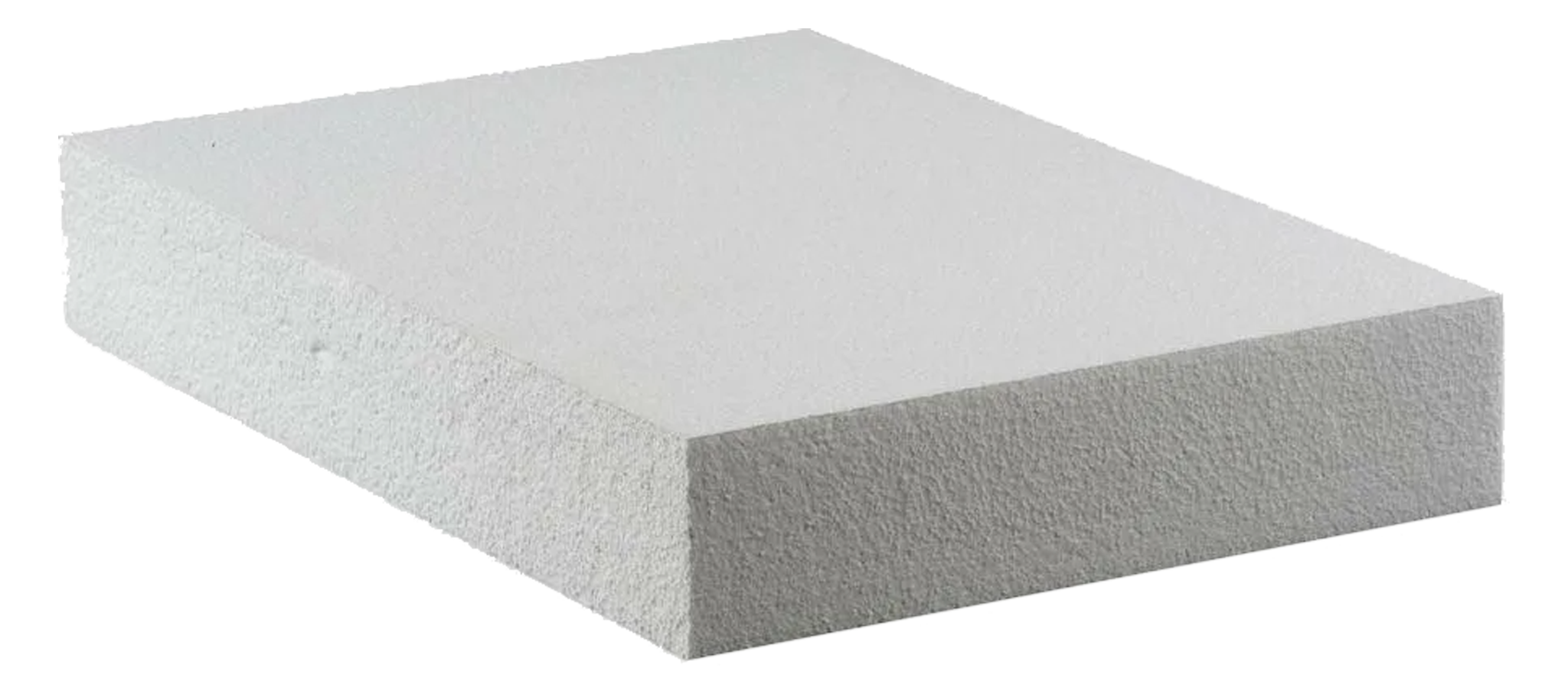

Пенополистирол — материал, состоящий преимущественно из воздуха (около 98%) и лишь на 2% из полистирола, что обеспечивает его высокие теплосберегающие свойства. Благодаря такой структуре пенополистирольные плиты являются одним из наиболее эффективных теплоизоляционных материалов.
Относясь к группе сгораемых веществ, пенополистирол во всех производимых марках дополнительно содержит антипирены, которые придают ему способность к самозатуханию и повышают уровень пожарной безопасности.

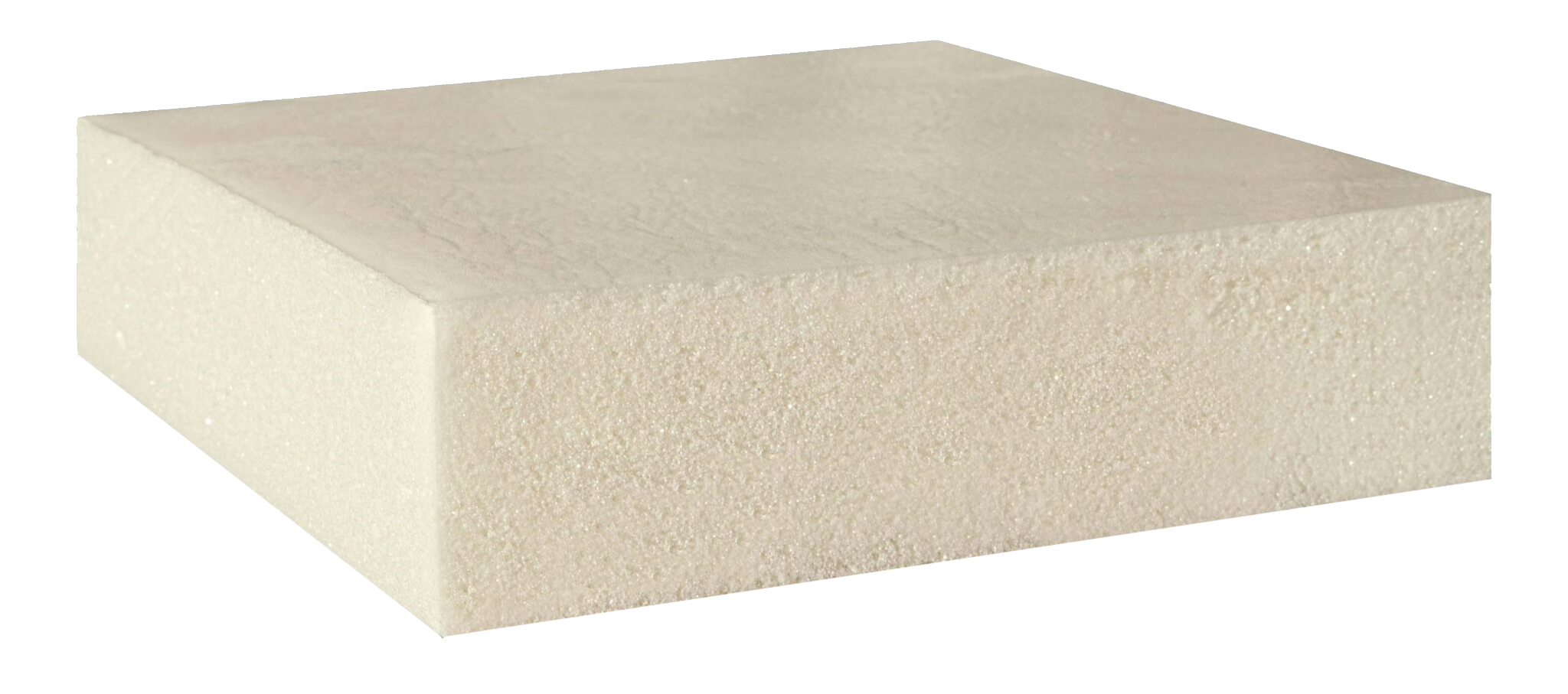

Пенополиизоцианурат (PIR) — это модифицированный вид пенополиуретана, образующийся в результате реакции полиола с изоциануратом. Материал сохраняет ключевые свойства полиуретана: низкую теплопроводность, малую плотность, высокую прочность при сжатии, а также паро‑ и влагонепроницаемость. Дополнительное введение углеродных связей снижает показатели горючести, делая PIR значительно менее пожароопасным.
Главное отличие PIR от традиционного пенополиуретана (PUR) заключается в соотношении компонентов смеси: для PIR оно составляет примерно 1:1,5 (полиол к изоцианату), тогда как для PUR — около 1:1,1. В сэндвич‑панелях использование PIR обеспечивает повышенное содержание изоцианата, что напрямую увеличивает их огнестойкость и эксплуатационную надёжность.
Соединение всех слоёв сэндвич‑панелей поставщика ТД «ВекФорт» осуществляется с помощью двухкомпонентного полиуретанового клея. Смесь готовится в соотношении полиола и изоцианата 1 : 1,7 по массе или 40% : 60% по объёму. Применяемые компоненты специально разработаны для производства панелей данного типа, что гарантирует надёжность и долговечность конструкции.

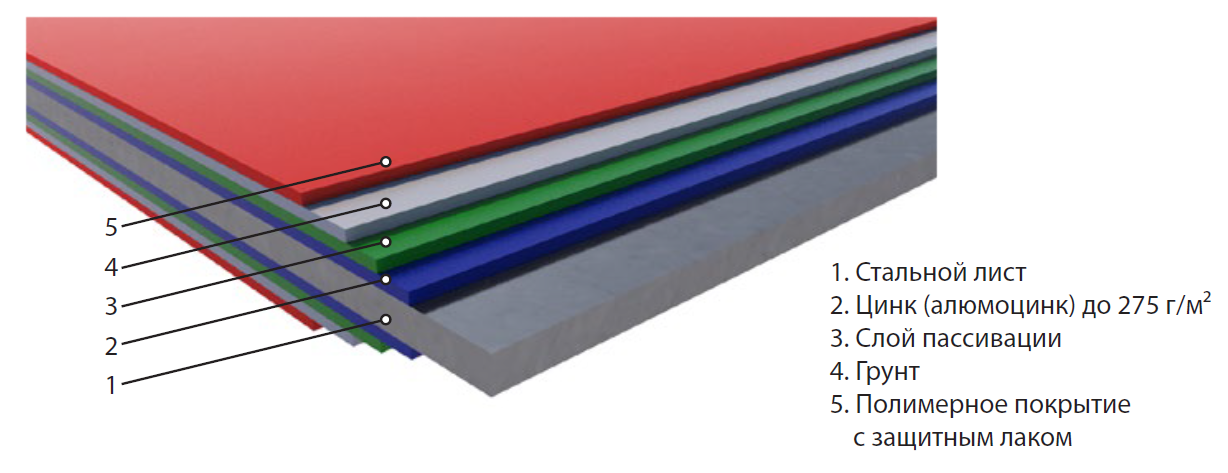

Для изготовления панелей используется холоднокатаная горячеоцинкованная тонколистовая сталь толщиной 0,4–0,7 мм, покрытая высококачественным декоративным полимерным слоем, обеспечивающим защиту от коррозии и привлекательный внешний вид.
Общая техническая информация

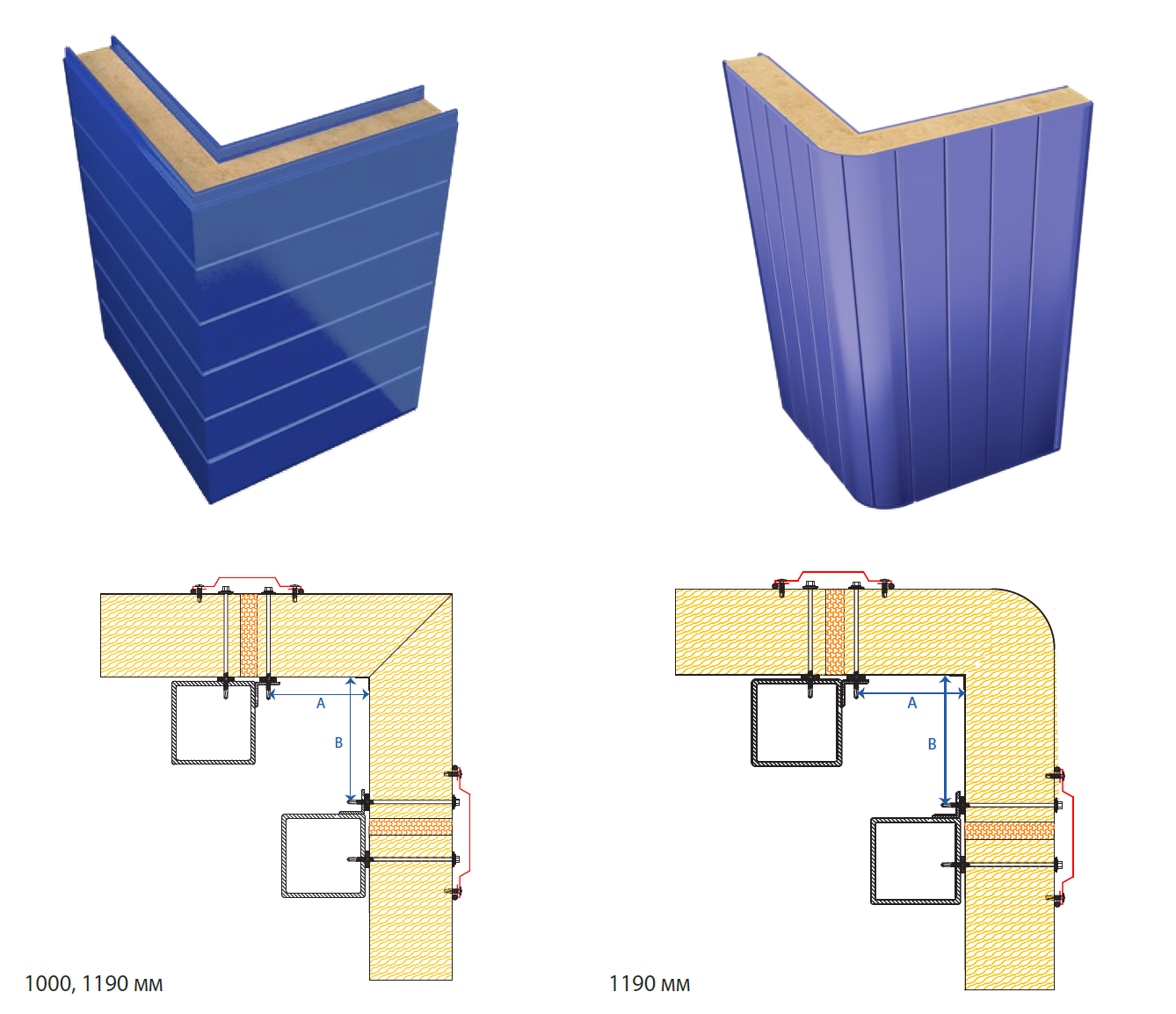

Характеристики
| Толщина панели, мм > | 50 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|
| Величина сторон (угол), мм А, max | 1200 | 1200 | 1200 | 1200 | 1200 | - |
| Величина сторон (угол), мм A, mix | 300 | 300 | 300 | 300 | 300 | - |
| Величина сторон (угол), мм B, max | 8000 | 8000 | 8000 | 8000 | 8000 | - |
| Величина сторон (угол), мм B,mix | 300 | 300 | 300 | 300 | 300 | - |
| Величина сторон (полукруг), мм A+B, max | - | 1040 | 1000 | 960 | 900 | 800 |
| Величина сторон (полукруг), мм A+B, min | - | 600 | 600 | 600 | 600 | 600 |
| Величина сторон (полукруг), мм A.B, max | - | 740 | 700 | 660 | 600 | 500 |
| Величина сторон (полукруг), мм A.B, min | - | 300 | 300 | 300 | 300 | 300 |
Несущая способность
| Расчетная толщина панелей, мм > | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|
| Длина пролета 1.5 м | 172 | 229 | 336 | 290 | 335 | 362 | 394 |
| Длина пролета 2 м | 162 | 210 | 246 | 282 | 330 | 360 | 390 |
| Длина пролета 2.5 м | 117 | 169 | 198 | 219 | 325 | 320 | 385 |
| Длина пролета 3 м | 97 | 143 | 165 | 186 | 255 | 340 | 378 |
| Длина пролета 3.5 м | 83 | 128 | 142 | 165 | 212 | 286 | 370 |
| Длина пролета 4 м | 72 | 115 | 128 | 149 | 185 | 250 | 315 |
| Длина пролета 4.5 м | 60 | 100 | 115 | 130 | 168 | 212 | 270 |
| Длина пролета 5 м | 50 | 85 | 102 | 113 | 145 | 190 | 229 |
| Длина пролета 5.5 м | 40 | 69 | 87 | 98 | 122 | 152 | 186 |
| Длина пролета 6 м | 34 | 55 | 75 | 85 | 98 | 122 | 150 |
| Длина пролета 6.5 м | 28 | 44 | 62 | 73 | 84 | 105 | 128 |
| Длина пролета 7 м | 23 | 35 | 52 | 64 | 70 | 90 | 110 |
| Длина пролета 7.5 м | 15 | 28 | 42 | 53 | 62 | 76 | 85 |
| Длина пролета 8 м | 11 | 21 | 34 | 43 | 50 | 68 | 82 |
Теплоизоляционные характеристики
| Толщина утеплителя, мм > | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (требования ГОСТ 32603-2012) | 1,51 | 1,98 | 2,43 | 2,92 | 3,61 | 4,76 | 5,91 |
| Приведенное сопротивление теплопередаче, м2х0С/Вт, ГОСТ Р 56623-20015 (фактические данные по сертификационным испытаниям) | 1,71 | 2,05 | 2,70 | 3,30 | 4,00 | 5,40 | 6,25 |
Огнестойкость
| Толщина панелей, мм > | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| Огнестойкость панелей с утеплителем из минеральной ваты, мин. | El 30 | El 45 | El 45 | El 120 | El 150 | El 150 | El 150 | El 150 |
| Огнестойкость панелей с утеплителем из пенополистирола, мин. | - | - | El 15 | El 15 | El 15 | El 15 | El 15 | El 15 |
| Огнестойкость панелей с утеплителем из пенополиизоцианурата, мин. | El 15 | El 30 | El 30 | El 30 | El 30 | El 45 | El 45 | El 45 |
