Применение шумозащитных экранов

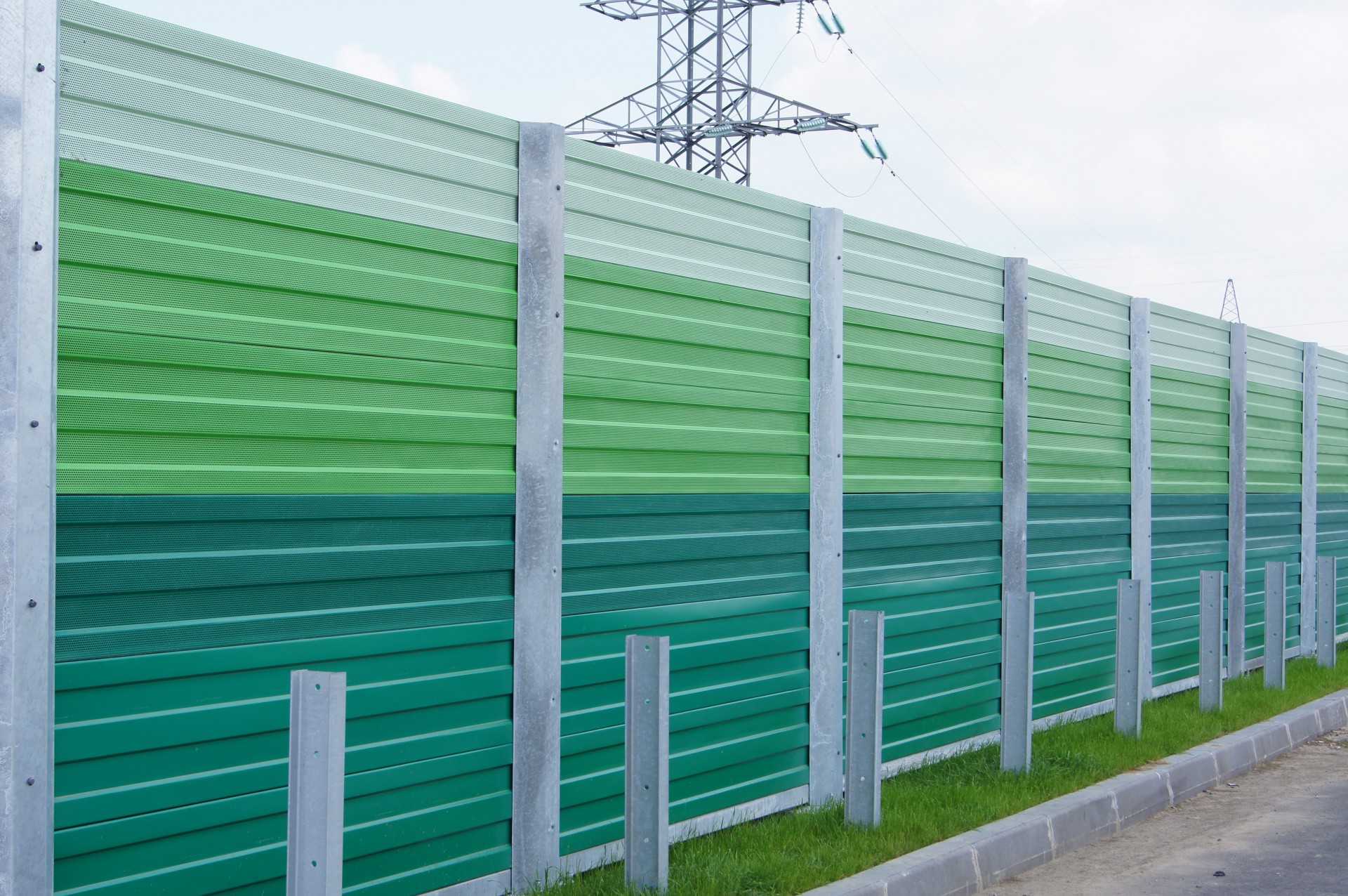

Шумозащитный экран — это сборная конструкция, устанавливаемая вдоль или вокруг источников повышенного шума для обеспечения акустической защиты различных объектов. С 2015 года компания-поставщик ТД «ВекФорт» производит шумозащитные экраны, которые зарекомендовали себя как эффективное решение для защиты территорий, зданий и сооружений от внешних шумовых воздействий.
Области применения
Шумозащитные экраны используются там, где необходимо ограничить распространение шума за пределы его источника:
- Железнодорожные магистрали;
- Автомобильные трассы;
- Аэропорты;
- Стадионы;
- Промышленные предприятия (снижение производственных шумов);
- Строительные объекты промышленного и гражданского назначения;
- Дворовые спортивные площадки;
- Жилые и дачные территории;
- Котельные и теплоэлектроцентрали (ТЭЦ).

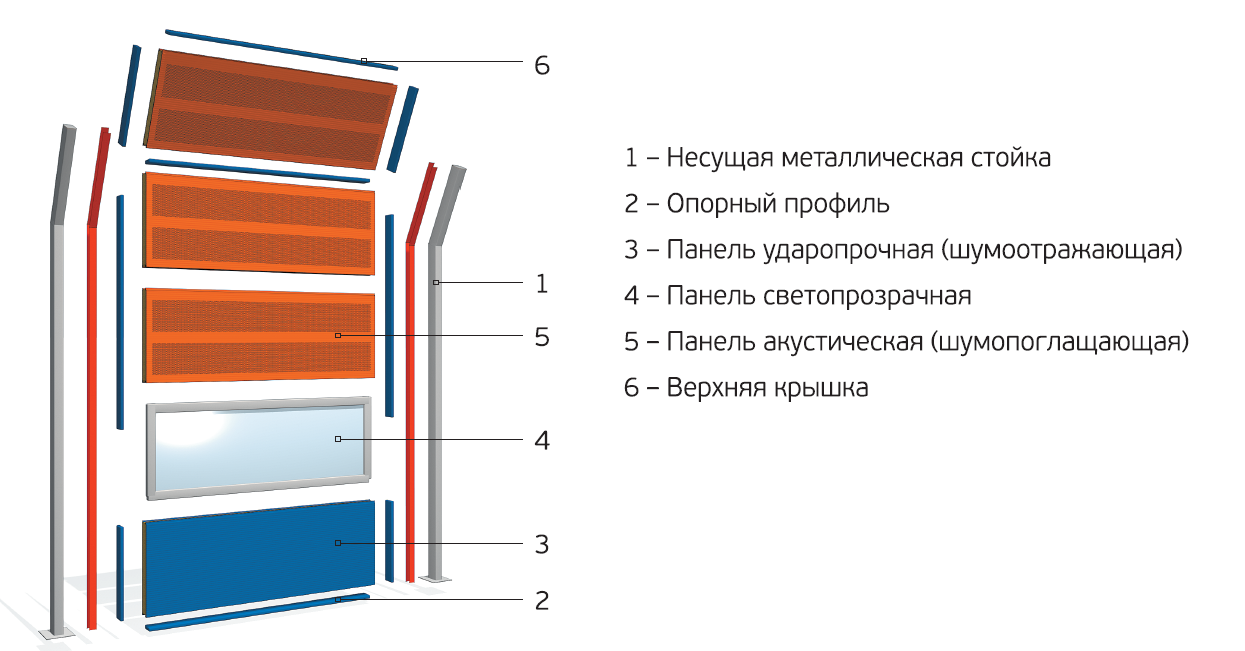

Структура и типы экранов
В зависимости от используемых материалов шумозащитные экраны подразделяются на:
- Шумоотражающие — отражают звуковые волны, препятствуя их распространению;
- Комбинированные — сочетают свойства отражения и поглощения шума;
- Шумопоглощающие — снижают интенсивность звуковых волн за счёт их частичного поглощения.

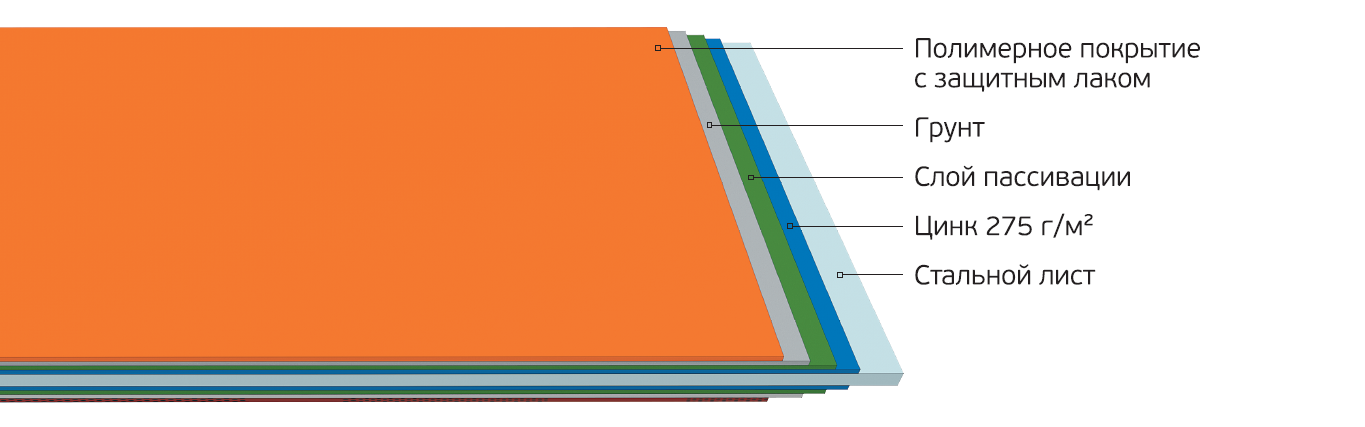

Для производства акустических панелей применяется холоднокатаная горячеоцинкованная тонколистовая сталь толщиной 0,65–0,8 мм. Металл покрывается высококачественным защитно‑декоративным полимерным слоем, который обеспечивает устойчивость к коррозии и придаёт изделию эстетичный внешний вид.

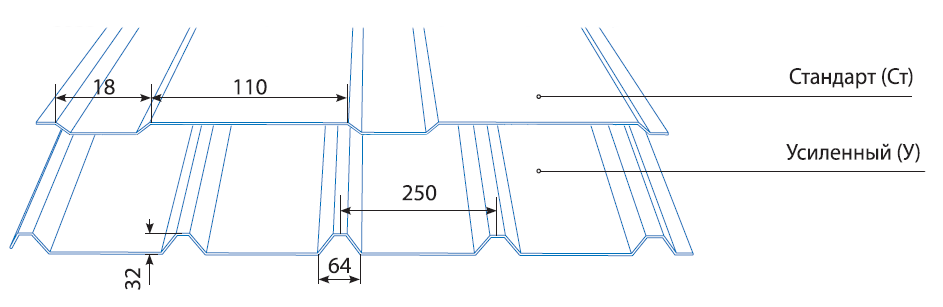

Виды профилирования металлической облицовки акустических панелей

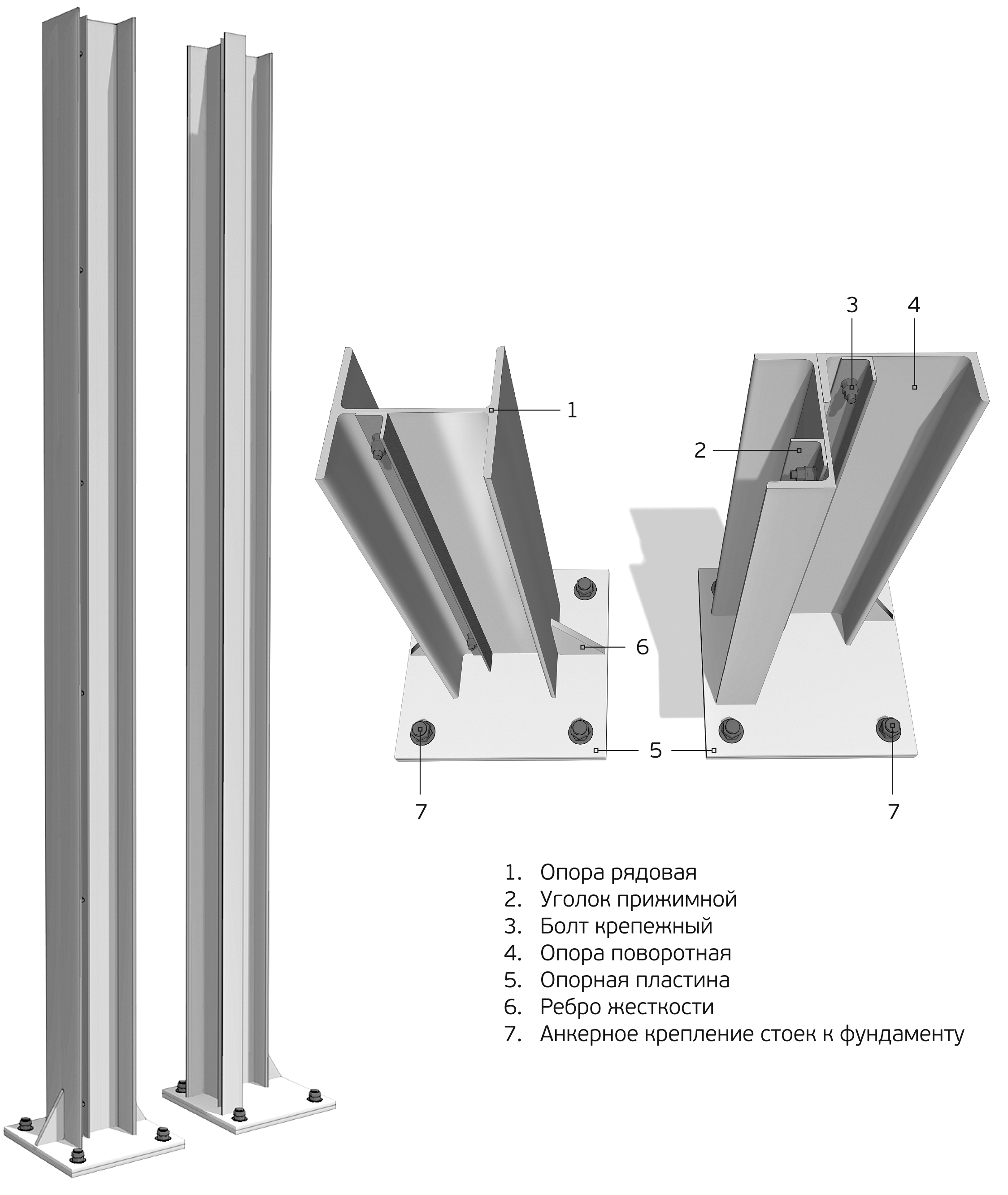

Опора акустического экрана
Цветовое оформление покрытий соответствует международным системам RAL и RR. По запросу заказчика возможен подбор индивидуального оттенка. Для точного выбора рекомендуется использовать оригинальные печатные каталоги RAL и RR.
Важно учитывать: отображение цветов на экране может отличаться от реальных оттенков из-за особенностей цветопередачи и настроек монитора.
Виды наполнения шумозащитных экранов
Минеральная вата благодаря своей волокнистой структуре обладает высокими акустическими характеристиками: она повышает показатели воздушной звукоизоляции и звукопоглощения в строительных конструкциях.
Переплетение волокон и высокая плотность материала обеспечивают плитам устойчивость к механическим воздействиям и низкую степень сжимаемости. В процессе эксплуатации они сохраняют первоначальную форму и толщину, что гарантирует стабильность звукоизоляционных свойств на протяжении всего срока службы.

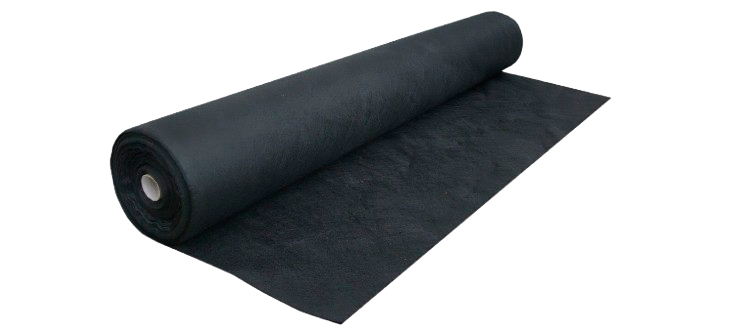

Мембрана — акустический элемент на клеящей каучуковой основе. Представляет собой полимерную плёнку, совмещённую с нетканым материалом, которая защищает звукоизоляционный слой от воздействия внешней среды. При этом мембрана не препятствует прохождению звуковых волн в минеральную вату, сохраняя её акустические свойства.
В качестве светопрозрачного материала в акустических панелях используются

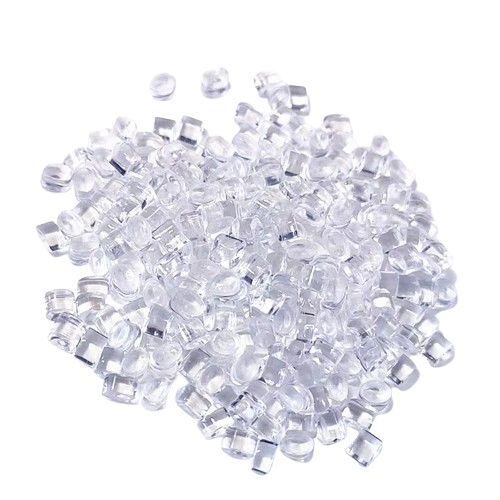

Полиметилметакрилат (ПММА) — прозрачный синтетический термопластик, отличающийся высокой светопропускной способностью, устойчивостью к атмосферным воздействиям и хорошими физико‑механическими и электроизоляционными характеристиками. Материал обладает высокой морозостойкостью и сравнительно высокой теплостойкостью.
В нормальных условиях ПММА устойчив к действию кислот, щелочей, света и кислорода, а также демонстрирует масло‑ и водостойкость. Продукт является нетоксичным и невзрывоопасным, однако относится к категории легкогорючих материалов.

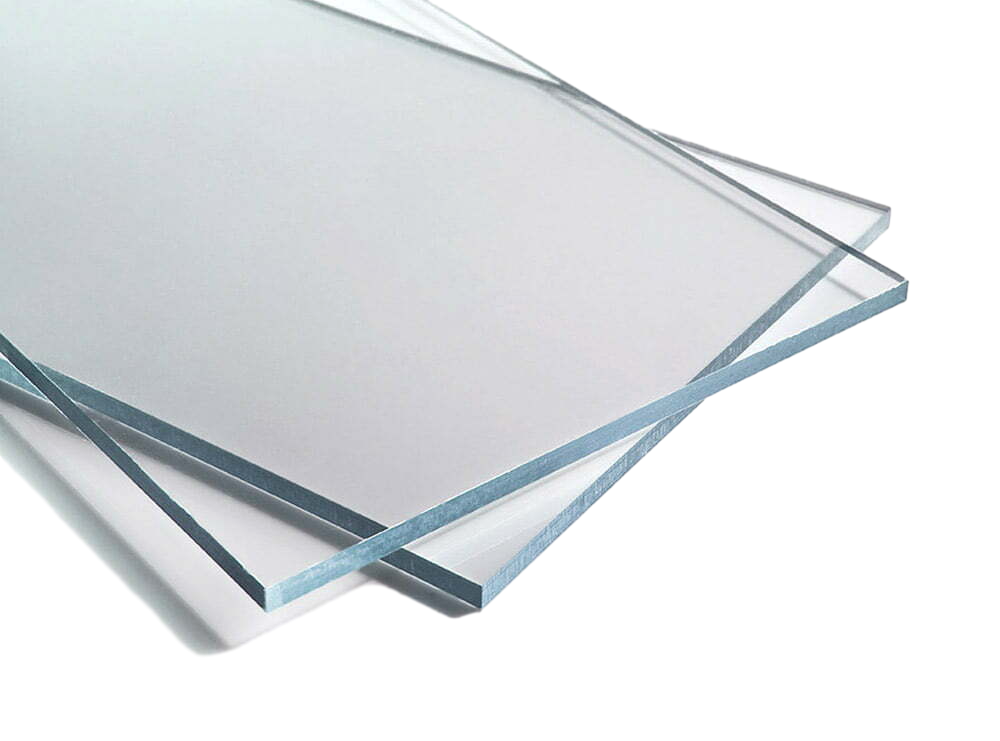

Монолитный поликарбонат (ПК) — термопластичный полимер, получаемый методом конденсации ацетона и фенола. Материал отличается высокой ударопрочностью, устойчивостью к воздействию большинства агрессивных химических соединений и способностью эффективно поглощать ультрафиолетовое излучение.
Поликарбонатные листы обладают гибкостью, прозрачностью и сравнительно низкой горючестью. Листовой монолитный поликарбонат считается самым прочным прозрачным материалом, доступным на сегодняшний день.

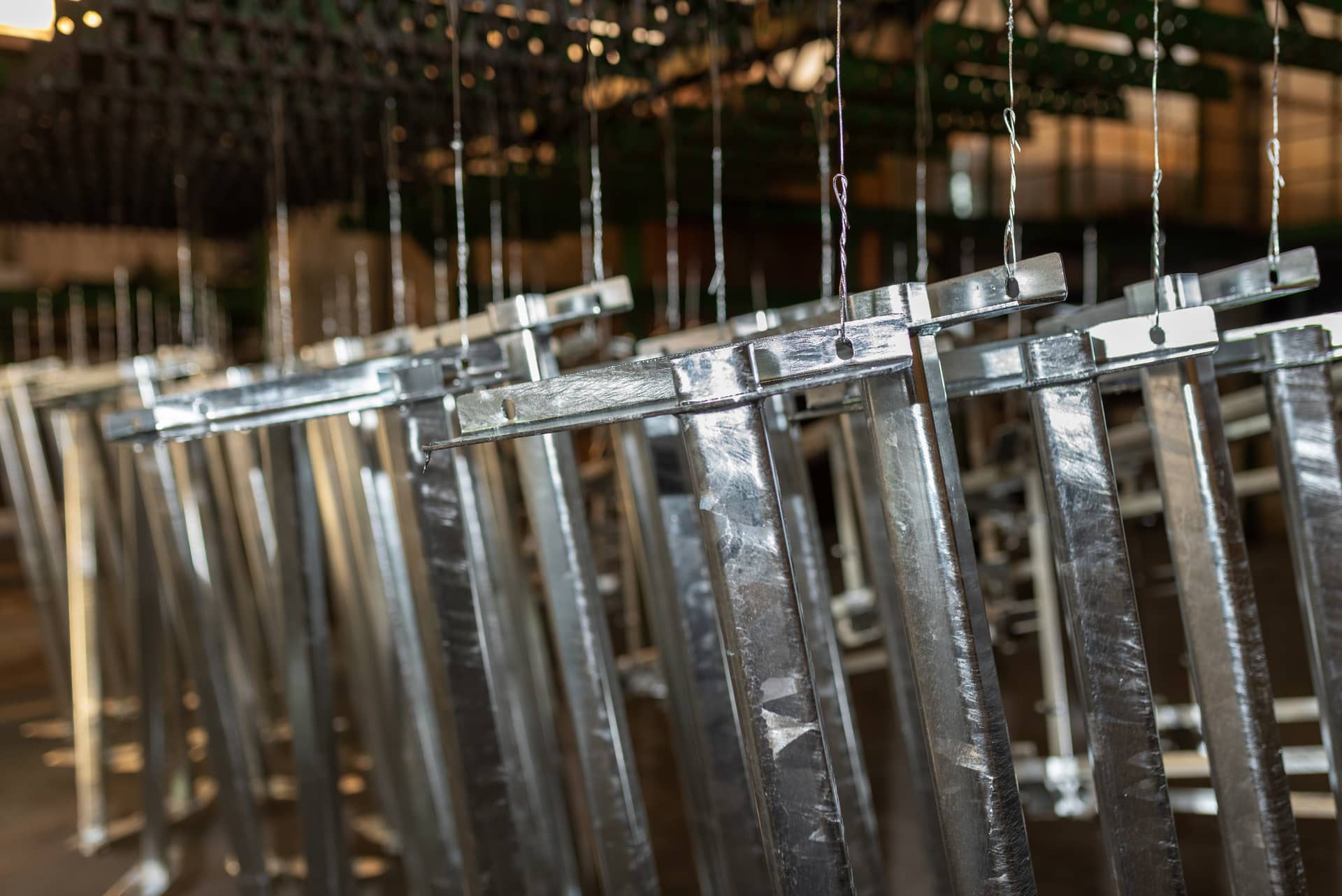

Горячее цинкование (металлические стойки). Для изготовления стоек применяется горячекатаная или холоднокатаная низколегированная и углеродистая сталь. Такие материалы отличаются повышенными механическими свойствами, коррозионной стойкостью, достаточной жёсткостью и сравнительно низким модулем упругости, что делает их оптимальными для использования в силовых элементах различных конструкций.
Метод горячего цинкования обеспечивает надёжную защиту металлических изделий от воздействия внешней среды, включая влагу, масла и краски. Благодаря этому значительно увеличивается срок службы стоек и сохраняются их эксплуатационные характеристики.
Общая техническая информация
Характеристики
| Толщина | мм | 100 |
| Средний вес 1 м2 | кг | 20,8; 19,4 |
| Монтажная ширина | мм | 100 x 1195 x 2000 |
| Длина панели | мм | от 1500 |
Несущая способность
| Длина пролета, м > | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 |
|---|---|---|---|---|---|---|
| Расчетная толщина панелей 100 мм | 336 | 246 | 198 | 165 | 142 | 102 |
Звукоизоляционные характеристики
| Наименование показателей | Толщина, мм | Индекс изоляции воздушного шума, dB, не менее |
|---|---|---|
| Шумопоглощающие панели | 100 | 32 |
| Шумоотражающие панели | 100 | 33 |
| Светопрозрачные панели | 12 | 31 |
Огнестойкость
| Наименование показателей | Огнестойкость, мин | Класс конструктивной пожарной опасности |
|---|---|---|
| Огнестойкость панелей с утеплителем из минеральной ваты, мин. | El 120 | KO (45) |
| Огнестойкость панелей с утеплителем из пенополистирола, мин. | Tl 90 | KO (45) |
| Огнестойкость панелей с утеплителем из пенополиизоцианурата, мин. | - | Г1 |
